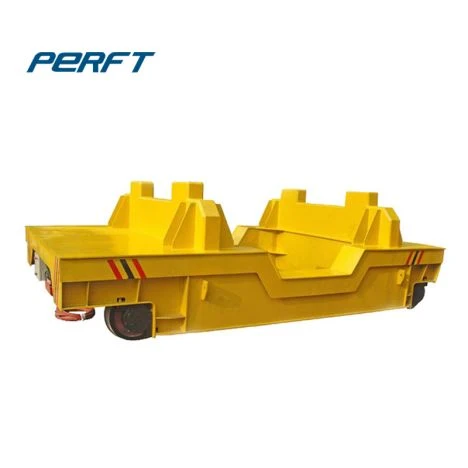

مركبة نقل المغرفة: المعدات الأساسية للنقل الآمن للمعادن المنصهرة ذات درجات الحرارة العالية-في صناعة المعادن
إن مركبة نقل المغرفة هي عبارة عن معدات نقل خاصة للخدمة الشاقة في خط إنتاج الصب المستمر للمعادن، وهي مصممة خصيصًا لحمل -مغارف الفولاذ المنصهر ذات درجة الحرارة العالية (بسعة 80-400 طن)، وتقوم بمهمة النقل الحاسمة من فرن التكرير إلى آلة الصب المستمر أو منطقة صب القالب. مهمتها الأساسية هيتحقيق نقل آمن خالٍ من التسرب-في ظل ظروف العمل القاسية ل1500 درجةوالتي ترتبط ارتباطًا مباشرًا باستمرارية الإنتاج وسلامة الموظفين والكفاءة التشغيلية لمصانع الصلب.

gangbao 20 bxc-20 10

الخصائص التقنية الأساسية
هيكل محمل-مقاوم لدرجات الحرارة العالية-
قاعدة معزولة بطبقة مزدوجة-: لوح فولاذي مقاوم للحرارة بسمك 50 مم + طبقة معزولة من ألياف السيراميك، التحكم في درجة حرارة السطح أقل من أو يساوي 180 درجة (معيار الصناعة أقل من أو يساوي 250 درجة )

جسر ذو عوارض معززة على شكل -H: ذروة تحميل المحور -المفرد 120 طنًا، اجتاز 300000 اختبار إجهاد (100000 مرة وفقًا للمعايير الوطنية)

مقعد المغرفة ذاتي القفل -: جهاز قفل على شكل إسفين هيدروليكي لمنع انقلاب المغرفة وإزاحتها (درجة مقاومة الصدمات IK10)

2. نظام قيادة دقيق ومستقر
محرك مزدوج-محرك احتياطي: محركات تردد متغيرة 2×160 كيلووات-، مع تنظيم السرعة بدون خطوات من 0 إلى 15 م/دقيقة

تصحيح انحراف المسار بالليزر: مراقبة الإزاحة في الوقت الفعلي (±2 مم)، وتصحيح مسار القيادة تلقائيًا

ضمان الكبح متعدد المستويات-: الكبح الكهرومغناطيسي + الكبح الهيدروليكي بالمشبك + الكبح الميكانيكي الثلاثي السقاطة

3. نظام الحماية الأمنية الذكي
مراقبة المعدن المنصهر: يقوم جهاز التصوير الحراري بالأشعة تحت الحمراء بمسح درجة حرارة العبوة في الوقت الفعلي، ويقوم تلقائيًا بإنذار وإيقاف الجهاز عندما تتجاوز درجة الحرارة الحد المسموح به

مسار الهروب في حالات الطوارئ: تنشيط-نقرة واحدة للإخلاء إلى منطقة آمنة خلال 30 ثانية (بما في ذلك نظام مرشات التبريد الذاتي-)

تحذير لحظة الانقلاب: يقوم المستشعر المدمج بحساب مركز وزن العبوة ديناميكيًا. عندما يكون الميل أكبر من أو يساوي 3 درجات، يتم تشغيل دعم الطوارئ

1 2 rgv 1

معلمات الأداء الرئيسية
مؤشرات المشروع هي معايير الصناعة
الحد الأقصى للحمولة هو 400 إلى 350 طن
درجات مقاومة درجات الحرارة مستمرة 1600 درجة، لحظية 1800 درجة و 1500 درجة
دقة تحديد المواقع: ±5mm ±15mm
مسافة الكبح في حالات الطوارئ أقل من أو تساوي 1.5 م (عند التحميل الكامل وبسرعة 30 م/دقيقة) أقل من أو تساوي 3 م

تحليل متعمق-لقيمة التطبيق
الحد من مخاطر السلامة: في السنوات الثلاث الماضية، حدثت 98% من حوادث انقلاب المغرفة الفولاذية في مصانع الصلب المحلية أثناء الرفع اليدوي. يتم نقل هذه المركبة عبر مسارات أرضية لتجنب مخاطر السقوط من المرتفعات

زيادة الكفاءة وخفض التكاليف

تمت زيادة كفاءة النقل بنسبة 40% (مقارنة برفع الرافعة).

تقليل انخفاض درجة حرارة الفولاذ بمقدار 15-20 درجة (مع تصميم عازل محكم)، وخفض استهلاك الطاقة لكل طن من الفولاذ بمقدار 8 كيلو وات في الساعة

ترقية ذكية

وحدة 5G تحقق التواصل البيني للبيانات مع نظام MES (تحديد رقم الحزمة، وتحسين المسار)

تقوم منصة التوأم الرقمية بمعاينة خطة النقل لتجنب التعارضات على خط الإنتاج
